廊架设计施工效果图

作者: 上海昊璨 浏览: 发表时间:2021-07-19 18:51
1廊架设计

  (1)廊架的设计要实现供行人遮阳、遮雨和小憩、引导人流和视线,连接主体建筑或景观节点的作用。

  (2)廊架可分为双面空廊、单面空廊、复廊、双层廊几种类型,设计时候因地制宜选择最适合的方式进行。

  (3)廊道净宽宜1.2~1.5 m,柱距宜3 m以上,柱径宜0.15 m左右,柱高宜2.5 m左右。

  (4)居住区内建筑与建筑之间的连廊尺度控制必须与主体建筑相适应。

  (5)廊的造型和长度也形成了自身有韵律感的连续景观。廊与景墙、花墙相结合增加了观赏价值和文化内涵。


2廊架尺寸

  廊架的尺寸设计并没有固定的规范,这个可以根据廊架的用途、材质等进行实际的调整。

  (1)景观廊架宽度,在符合300模数的情况下,单面廊架宽度柱子中线距离有1.2、1.5、1.8米三种尺寸,不宜过大。双面廊架不宜过小2.1、2.4、2.7、3、3.5(柱子中线距离),具体使用宽度根据设计位置环境来定。

  (2)3.0-3.5m高即可,太高太矮都会与整体产生不协调;若是亭子设计主要还是要根据样式来决定,不同样式高度稍微有点区别,最好保持在3.5m以上;而景墙高度保持在2.0-2.5m即可。

  (3)小径宽度,单人行要求0.6-0.9m,双人并行1.5m以上。像汀步石一般都是单人行,0.6-1.0m之间均可。


3廊架施工

  钢结构廊架施工流程:木材成型加工 → 芬兰木工序定型 → 现场放线 → 基础施工→ 现场安装 → 饰面工程

  (1) 选料定形:木廊架由柱、梁、格子条等构件组成。选取木料加工定形。锯削过程中要谨慎细心,刮削过量,会破坏承重能力,无形中降低了建筑物的寿命。

  (2) 放线:按施工图纸测设放线,撒好基槽灰线。请有关部门和建设单位验线合格后才可正式开挖。

  (3)基础施工:沿灰线直边切出槽边的轮廓线,然后自上而下分层开挖。挖至糟底标高后,由两端轴线引桩拉通线,检查距槽边尺寸,然后修槽、清底。然后做好抄平放线工作,弹好水平标高线,准确安置预埋构件。

  (4)浇筑混凝土:过程中要注意预埋件有无走动情况。完毕后,应在12h 内加以覆盖和浇水,浇水次数应能保持混凝土有足够的润湿状态。养护期一般不少于7 昼夜。

  (5)木构件安装:安装柱子——用托线板测垂直校正标高,使柱的垂直度、水平度、标高符合设计要求,立即点焊固定,然后焊接整条焊缝。安装梁——利用经纬仪准确定位,然后用承口螺栓连接梁柱。

  (6)油漆工程:将木料表面基层面上的灰尘、油污、斑点、胶迹等用刮刀或碎玻璃片刮除干净。然后打磨木纹→刮油腻子→砂纸打磨→油色涂刷→刷第一遍清漆→修补腻子、修色→砂纸打磨→刷第二遍清漆→刷第三遍清漆。

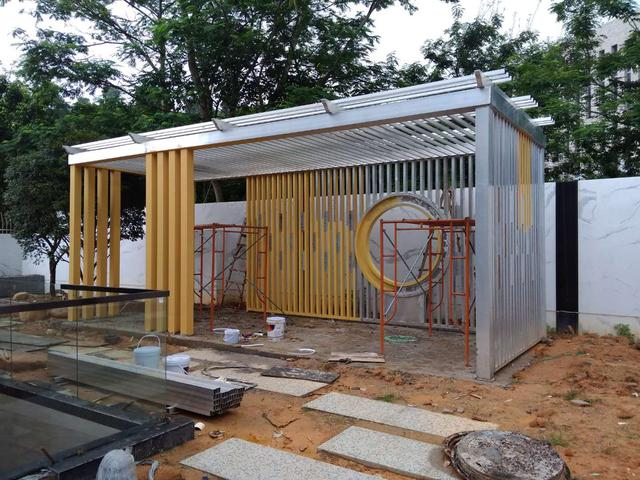

4廊架施工图

廊架
--------------------------------------------------------
